智能型外置式超聲波液位計、采用了**的信號處理技術及高速信號處理芯片,突破了容器壁厚的影響,實現了密閉容器內液位高度的真正非接觸測量。超聲波探頭安裝于被測容器外壁的正下方(底部),無需對被測容器開孔、安裝簡易,不影響生產?？蓪崿F(xiàn)對高溫、高壓密閉容器內的各種有毒物質、強酸、強堿及各種純浄液體的液位進行準確測量,對被測介質和密閉容器的材質無特殊要求,可**使用,儀器采用隔爆設計,滿足防爆要求。
2.工作原理
外置式超聲波液位計以我公司專用超聲波處理技術為系統內核,實現了高速的數字信號處理功能。處理后的液位高度數值準確,無需CPU再作分析、比較、判斷。CPU獲取液位數值后,可送 NVRAM存儲、送數碼顯示器顯示。此外儀表可輸出4~20mA標準信號或通過RS-485接口將測量結果輸出至上位計算機(或二次表）在四線制超聲波液位計的基礎上,利用專用的數據傳輸技術實現了供電與數據的合并傳輸,從而研發出二線制工作方式的外置式超聲波液位計。此外在功能上還增加了二次表顯示,實現了現場與儀表室雙顯示,供電方式由單一的直流供電擴展為交流供電(選型時說明即可)。

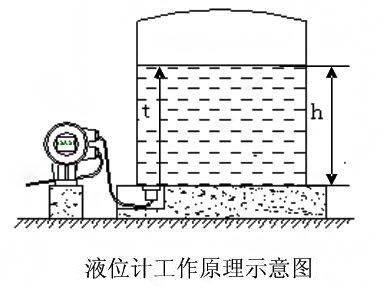

如圖所示,測量液位時,經過調制過的聲波信號從探頭發射出去,經過液面反射回來后由探頭檢測到回波信號?；夭ㄐ盘柦?jīng)過預處理、加工、后處理后直接準確給出時間t,CPU根據數字模型表述關系計算出液面高度。
h= act/2
h:液位高度
t:聲波從發射到返回所用的時間
a:修正系數
c:超聲波在液體中傳播的聲速
